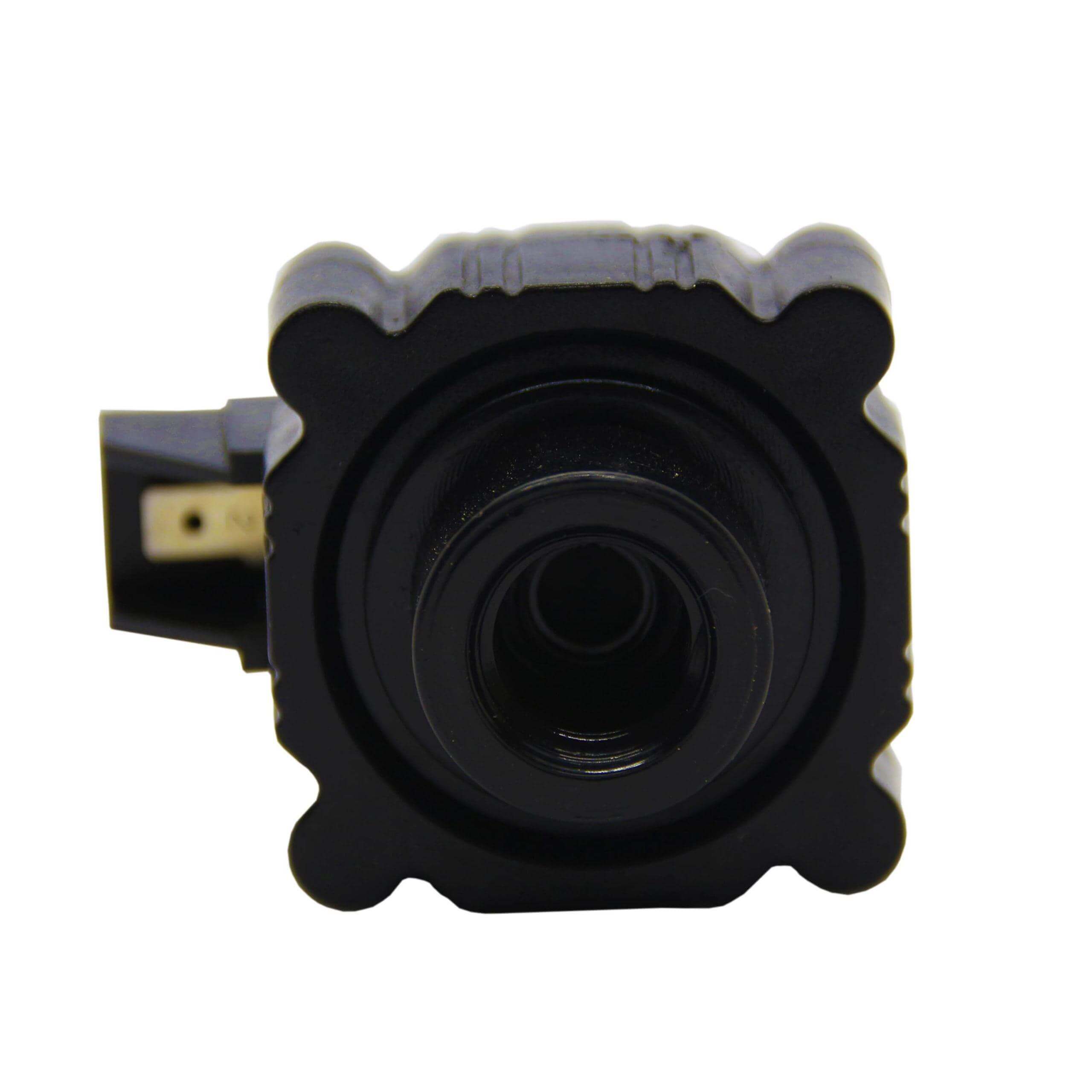

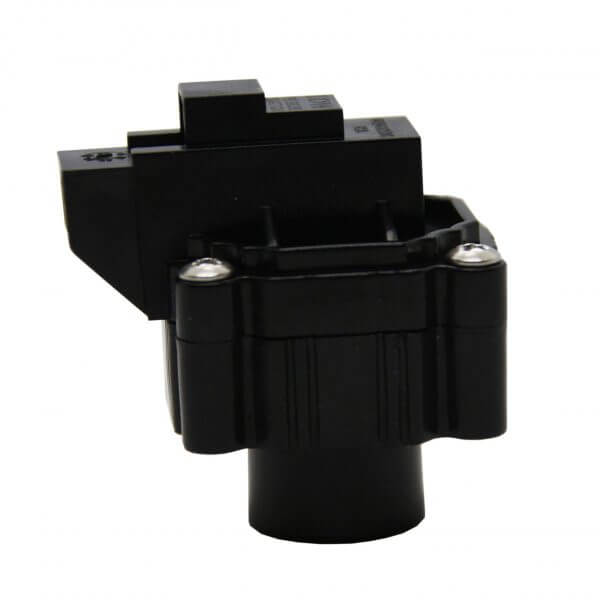

Su Arıtma Basınç Switchi
Su arıtma sistemlerinin güvenli ve verimli çalışması için kritik bir kontrol elemanı olan basınç switchi, hat içi basıncı izleyerek pompa veya vanaların otomatik devreye girip çıkmasını sağlar. Çağlayan Su Arıtma’nın geliştirdiği yüksek hassasiyetli basınç switchi, 0.5–8 bar arası geniş ayar aralığı, paslanmaz gövde ve IP65 koruma sınıfı ile hem evsel hem de endüstriyel su arıtma ünitelerinde uzun ömürlü ve güvenilir performans sunar.
Ürün Özellikleri
- Ayar Aralığı: 0.5–8 bar (±0.1 bar hassasiyet)
- Kontakt Yapısı: SPDT (Single-Pole Double-Throw) altın kaplama kontaklar
- Malzeme Gövde: AISI 304 paslanmaz çelik
- Bağlantı Ölçüsü: 1/4” BSP erkek
- Elektrik Bağlantısı: DIN 43650 solenoid priz veya kablo çıkışı
- Koruma Sınıfı: IP65 – toz ve su sıçramalarına karşı dayanıklı
- Çalışma Sıcaklığı: –10 °C → +80 °C
- Dayanıklılık: 1 milyon döngü mekanik ömür
- Montaj: Yönlendirmeli, panel veya hat montajına uygun
Basınç Switchi Nasıl Çalışır?
Akışkan basıncı, switchin paslanmaz çelik diyaframına iletilir. Diyafram belirlenen set noktası üzerinde hareket ettiğinde, iç mekanik kol mekanizmayı harekete geçirir ve SPDT kontakları değiştirir. Böylece pompa, elektromanyetik vana veya alarm devresi anlık olarak devreye girer veya çıkar. Çağlayan Su Arıtma basınç switchi’leri, ayar vidasıyla hassas set nokta kontrolü sunar ve titreşimli ortamlarda bile kararlı sinyal verir.
Teknik Veriler
| Özellik | Detay |
|---|---|
| Ayar Basıncı Aralığı | 0.5–8 bar |
| Hassasiyet | ±0.1 bar |
| Kontakt Yapısı | SPDT, 5 A @ 250 VAC |
| Gövde Malzemesi | AISI 304 Paslanmaz Çelik |
| Bağlantı | ¼” BSP Erkek |
| Kablo / Priz | DIN 43650 / 1 m PVC kablo |
| Koruma Sınıfı | IP65 |
| Çalışma Sıcaklığı | –10 °C → +80 °C |
| Mekanik Ömür | 1 000 000 döngü |
Kurulum ve Montaj
- Su hattını kapatın ve sistem basıncını boşaltın.
- Basınç switchi’nin ¼” BSP dişli bağlantısını hat üzerine Teflon bantla sararak monte edin.
- DIN prizli modelde elektrik bağlantısını yapın veya kablo tip modellerde kabloyu kontrol paneline bağlayın.
- Montaj yönünü akış işaretine uygun şekilde hizalayın.
- Su vanasını açarak sızdırmazlık kontrolü yapın.
- Ayar vidasını kullanarak devreye girme ve devreden çıkma basınçlarını istediğiniz değerlere ayarlayın.
Bakım ve Değişim Önerileri
- Aylık görsel kontrol: Korozyon, sızıntı ve kablo/priz bağlantılarını inceleyin.
- Yarıyıllık işlev testi: Set noktalarında switch sinyalini ölçün.
- Her 2 yılda bir diyafram ve iç mekanizmada yıpranma kontrolü yapın.
- Arızalı veya tutarsız sinyal veren switchi değiştirin.
Uygulama Alanları
- Evsel ve ticari ters osmoz sistemleri
- Su yumuşatma üniteleri
- Ultrafiltrasyon hatları
- Basınçlı depo ve hidrofor kontrolü
- Endüstriyel proses suyu sistemleri
- Otomasyon panoları ve alarm devreleri
Çağlayan Su Arıtma Hakkında
Çağlayan Su Arıtma, 30 yılı aşkın deneyimiyle su arıtma sistemlerinde güvenilir ve kaliteli çözümler sunar. Basınç switchi de dahil olmak üzere tüm yedek parçalarımız AR-GE laboratuvarlarında test edilir ve uluslararası standartlara uygun olarak üretilir. Geniş bayi ve teknik servis ağımız, satış öncesi mühendislik danışmanlığı ve satış sonrası profesyonel destekle her adımda yanınızda.
Sıkça Sorulan Sorular
- Basınç switchi nasıl ayarlanır?
Set noktalarını arka kapaktaki ayar vidasını çevirerek kademesiz belirleyebilirsiniz. - Switch hangi gerilimle beslenir?
Kontakt çıkışı 250 VAC’a kadar, kontrol devresi beslemesi DIN prizli modellerde 24 VAC/DC olabilir. - Hangi basınç aralığında çalışır?
0.5–8 bar arasında sapmasız, ±0.1 bar hassasiyetle sinyal verir. - Koruma sınıfı ne anlama gelir?
IP65: tamamen toz geçirmez, dıştan gelen su sıçramalarına karşı korumalıdır.
